在地震多发区，建筑物的抗震加固是保障生命财产安全的关键环节。加固工程的质量不仅取决于设计方案，更取决于施工过程中是否严格遵守相关规范。根据《建筑抗震加固技术规程》（JGJ 116）、《混凝土结构加固设计规范》（GB 50367）及《建筑 structural 加固工程施工质量验收规范》（GB 50550）等标准，以下几条施工规范在抗震加固中务必遵守，缺一不可。

一、施工前必须进行原结构复核与检测鉴定

抗震加固的一个基本原则是“先鉴定，后加固”。施工开始前，必须委托有资质的检测机构对原结构的材料强度、构件尺寸、配筋情况、损伤状况及实际受力状态进行全面检测与鉴定。除了常规的外观检查，还应采用回弹法、钻芯法、钢筋扫描仪等手段核查混凝土强度与钢筋配置。未经复核或鉴定结论不满足设计要求，一律不得擅自施工。违反此规范可能导致加固措施与原结构不匹配，形成新的薄弱层或刚度突变。

二、加固材料的进场复验必须严格把关

抗震加固所使用的结构胶粘剂、碳纤维布、钢板、型钢、锚栓及水泥基灌浆料等，其性能直接关系到加固效果。规范要求所有进场材料必须有出厂合格证、中文标志及检验报告，并按规定进行现场见证取样复验。例如，结构胶的钢–钢拉伸抗剪强度、碳纤维布的抗拉强度、锚栓的抗拔承载力等指标，必须符合设计及GB 50367的要求。严禁使用过期、结块或未经复验的材料。特别提醒，结构胶的适用期和固化时间受环境温度影响极大，施工时必须按产品说明书控制环境条件。

三、混凝土表面处理及界面处理不可偷工减料

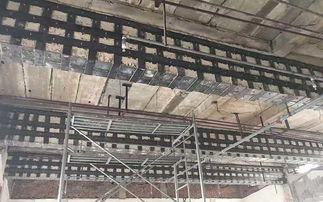

对于粘贴碳纤维布、粘钢或增大截面加固，原混凝土表面的处理是决定粘结强度的关键工序。规范要求：清除被加固构件表面的剥落、松散、蜂窝、腐蚀等劣化混凝土；用金刚石打磨机打磨至坚实基层，除去浮浆和油污；对裂纹进行灌缝或封闭处理；用修补胶对不平整处进行找平。处理后的表面应无粉尘、无明水。特别重要的是，粘碳纤维布或粘钢前，必须涂刷底层树脂或界面剂，严禁直接粘贴。实践表明，许多加固失效事故均源于表面处理不到位。

四、粘贴与锚固施工的温度、湿度及工艺控制必须精确

抗震加固大量采用结构胶粘剂，其对施工环境非常敏感。规范要求：施工环境温度宜在5～35℃之间，相对湿度不宜大于70%；当温度低于5℃时，应采取升温措施并使用低温型结构胶；当湿度超标时，应进行除湿处理。涂胶应均匀，粘贴后必须用滚筒或刮板反复滚压，排除气泡，确保胶层饱满、厚度符合设计。对于粘钢，还需设置固定螺栓或夹具加压，并按规定时间静置固化。锚栓施工时，钻孔深度、孔径及清孔质量必须达标，注胶应从孔底缓慢注入，保证饱满。

五、增大截面与外包型钢的钢筋、连接构造规范

加大截面法（增大梁柱截面、增设抗震墙）和外包型钢法（湿式外包钢、干式外包钢）在抗震加固中经常使用。此类方法的核心规范包括：新增钢筋与原结构钢筋的连接、植筋锚固长度及边距必须符合设计及GB 50550的要求；焊接作业应避免高温对原结构及已粘贴胶体造成损伤；增大混凝土截面时，应保证新老混凝土界面结合良好，必要时须设置抗剪键或植筋连接。不得采用简单搭接替代焊接或机械连接，更不可削弱原结构受力钢筋。所有节点构造需与设计图纸严格对应，不可现场随意割断。

六、加固施工全过程必须实施信息化施工与监测监控

临时支撑和卸载是加固施工中的重中之重。为保证施工过程中原结构的安全，必须设置可靠的临时支撑体系，在粘碳纤维、加大截面、拆除墙体或凿除混凝土前进行拆卸与应力释放。对于重要构件和复杂结构，可在关键部位设置应变片、位移计等监测点，实施信息化施工。规范要求当发现监测数据出现异常或结构有开裂、变形，必须立即停工，查明原因并采取补救措施。无监测手段时，日常裂缝观察也必不可少。

七、质量验收及每道工序隐蔽验收不可逾越

抗震加固每一道关键工序完成后，必须由监理或建设单位组织隐蔽验收，合格后方可进入下一工序。验收内容包括：原结构界面处理质量、材料复验报告、粘贴饱满度（通常用锤击法检查空鼓）、锚栓抗拔力、钢筋位置及保护层厚度、焊口质量、胶层固化情况等。对于粘碳纤维和粘钢，凡单个空鼓面积过大、数量过多，均应揭除重贴。严禁不合理返工或违规修补。工程竣工后还应按GB 50550进行专项验收，并留存全部工程档案。

抗震加固施工本身是一个与隐蔽性缺陷“作战”的过程，上述七条仅仅是最小的约束基线。施工中尚应遵守现场用火安全、化学材料存放、上道工序与下道工序交接检查等各类通用规范。只有尊重流程、敬畏规范，才能防止落板失效、材料脱粘、结合面滑移等致命隐患。建设单位、设计单位、施工单位、监理单位与主管部门相互监督，逐项检查，才能确保加固措施成为建筑的真正的抗震防线。
